RCS 100 ISDB-T/Tb
O RCS 100 ISDB-T/Tb da Gsertel é uma plataforma profissional de monitoramento de rede que permite o monitoramento remoto, proativo e em tempo real do sinal de televisão digital ISDB-T/Tb, tanto em RF quanto em transporte.
Com um formato compacto, 1RU, todo o processamento e análise necessários para a obtenção dos resultados do monitoramento são realizados no próprio equipamento, dispensando qualquer elemento adicional, exceto um navegador web padrão para a exibição das informações.
O RCS 100 foi projetado para monitoramento de sinais 24 horas por dia, 7 dias por semana, garantindo a disponibilidade dos serviços em uma rede ISDB-T/Tb.
A interface web intuitiva do RCS, que permite acesso fácil e rápido a todas as funções, aliada a recursos exclusivos, como a poderosa análise espectral e recursos de streaming ou gravação de fluxo de transporte, tornam o RCS 100 uma solução ideal para monitoramento de headends, locais de transmissão ou locais em campo.
ESPECIFICAÇÕES
Conectividade
Entradas de sinal: 1 x RF N50 Ω, 1 x ASI BNC 75 Ω, 1 x IP GE RFJ45 (até 4 TS IP), 1 x (Backup) GE RJ45.
Saídas de sinal: 1 x ASI BNC 75 Ω.
Sincronismo: 1 PPS, 10 MHz.
Porta Ethernet (FE) para gerenciamento.
Saída HDMI.
Porta USB.
Análise de RF
Medidas de qualidade do sinal: Potência, C/N, MER, BER, ombros.
Análise por canal ou polling de múltiplos canais.
Espectro em tempo real.
Representação de constelações.
Registro de alarmes (em tempo real) e representação (evolução temporal).
Análise de TS
Taxa de bits detalhada de todos os serviços.
Análise da repetição de tabelas.
Análise de qualidade.
Visualização em árvore dos serviços.
Decodificação de tabelas.
Gravação do Fluxo de Transporte.
Capturas de tela de vídeo.
Streaming de vídeo para até 5 destinos simultâneos.
Alarmes de 1ª, 2ª e 3ª prioridades de acordo com a norma TR 101 290.
All in One
Todas as informações de análise e medição de canais resumidas num piscar de olhos.
Espectro Completo
Analisador de espectro de 5 Hz a 1 GHz com função de máscara e alarme automático.
Ecos
Representação de ecos com medida da separação temporal da portadora principal.
RECURSOS AVANÇADOS
Processamento simultâneo e em tempo real de todas as entradas (máximo de 300 Mbps).
Tela "All in One" que permite analisar rapidamente o status de um canal sob vários pontos de vista: radiofrequência, transporte e alarmes.
Análise T2-MI.
Medição avançada de ecos, com máscaras de amplitude e atraso.
Analisador de espectro de banda completa (5Hz-1GHz) com função de máscara e alarme automático.
Medição de deriva SFN (DVB-T e DVB-T2).
Medição precisa (<10 Hz) do offset de frequência.
Medição e representação temporal do jitter de PCR.
Medição e representação temporal do atraso da rede.
Análise histórica avançada de medições e análise de alarmes.
Gravação manual de TS e acionamento por alarmes.
Aplicativo de controle remoto em HTML5.
Gerenciamento completo via SNMP v2.0.
Guia Eletrônico de Programação.
Medição de intensidade sonora conforme EBU Tech Doc 3341.
Detecção de Black and Freeze.
Detecção de Silêncio de Áudio.
Medidas e alarmes de QoS.
Suporte ao Módulo de Acesso Condicional (CAM).
Taxa de bits dos serviços
Taxa de bits em tempo real de todos os programas e serviços associados.
PCR Jitter
Evolução temporal dos pacotes de sincronização e recepção de PCR Jitter de um serviço de vídeo específico.

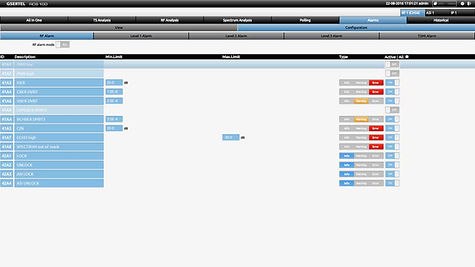

Alarmes (Configuração)
Ativação e configuração de limites de alarme (RF, PRI1, PRI2, PRI3, T2-MI/BTS).
BENEFÍCIOS
Detecção proativa de problemas de sinal.
Redução do tempo de diagnóstico e solução de problemas em redes de distribuição e transmissão.
Solução com custo-benefício atraente para análise aprofundada de sinais.
Interface muito intuitiva e amigável.
Arquitetura de funcionalidade flexível e escalável (licenças de software).
Alta precisão na medição.
Integração total com NMS de terceiros.
Disponibilidade dos recursos mais recentes por meio da detecção automática de novas versões de software.
